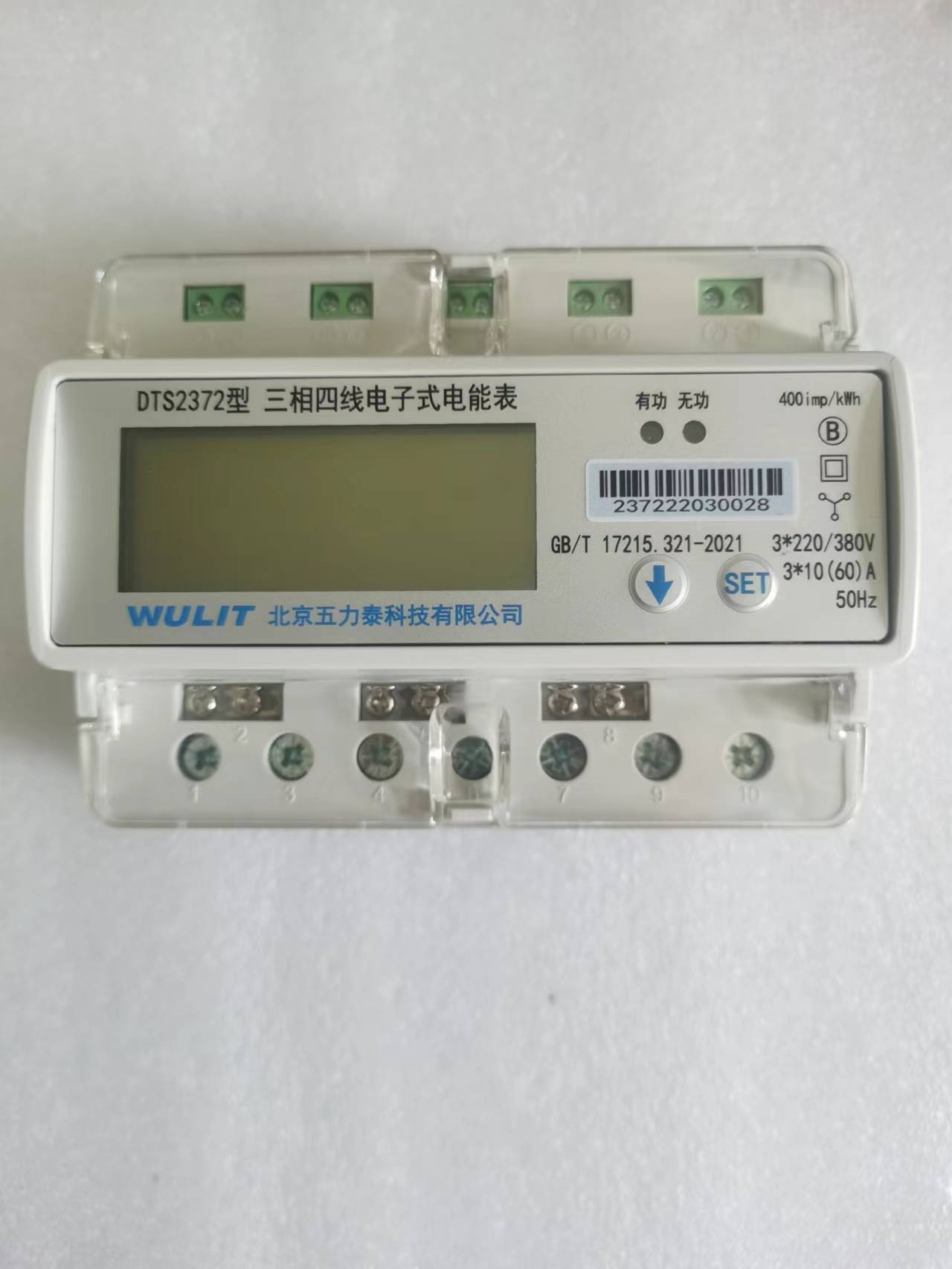

DTS2372三相电子式电能表(导轨式)
DTS2372三相电子式电能表是一款用于中低压系统(6~35kV和0.4kV)的智能化电能诫量仪表,该产品综合公司在电能计量行业多年的设计开发及现场运行经验,采用现代先进微电子技术、电测量技术、数据通信技术研制而成,各项技术指标符合《GB/T 17215.323—2008》、《GB/T 17215.322—2008》、《DL/T614—2007》、《DL/T645—2007》等国家标准以及行业标准。具有测量精度高、性能稳定可靠、长寿命、体积小、重量轻、功耗低、操作简便、一表多用等特点。可广泛应用于中、低压变配电自动化、智能型开关柜、负控系统、工业自动化、楼宇自动化、能源管理系统。产品详情
主要功能:
参数测量 | 测量三相电压、三相电流、三相总有功功率、三相总无功功率、频率等 |
电量计量 | 准确计量三相总有功电度、总无功电度、各相的有功电度和无功电度 |
分时计量(扩展功能) | 准确计量尖、峰、平、谷计量有功电能 |
显示及指示 | 宽温LCD显示,面板上有3个指示灯,分别为有功脉冲指示、无功脉冲指示和报警指示灯 |
通信/规约 | RS485通信,规约可选MODBUS-RTU或D/L645。默认规约为MODBUS-RTU协议; |
具备良好的电磁兼容性能,保证在恶劣的电力系统环境中稳定运行 | |
功耗低,正常工作,整机功耗小于1.5W; | |
支持三相三线制和三相四线制接线 |
技术指标:
项目 | 技术要求 | 项目 | 技术要求 |
精度等级 | 有功0.5S/1.0级,无功2.0级,其它测量:0.5级 | 参比温度 | 23℃±2℃ |
参比电压 | 3×220V/380V | 参比湿度 | 40%~60%RH |
工作电压 | 0.8~1.2Un(Un=220VAC) | 工作温度 | -20℃~65℃ |
功耗 | 每相电压回路:≤1W、2VA | 极限工作温度 | -30℃~70℃ |
每相电流回路:≤1VA | 运输及储存温度 | -30℃~70℃ | |
电流测量 | 3x10(80)A直通、3x50(200)A、3x100(400)A等(外配CT) | 相对湿度 | 年平均湿度≤75%RH |
参比频率 | 50Hz | 海拔 | 低于4000m |
绝缘强度 | 通信回路与内部隔离2KV | 计时准确度 | 日计时误差≤0.5s/d(23℃) |
脉冲常数 | 请参照标牌 | 潜动 | 电压回路加额定电压的115%,电流线路无电流,仪表测试输出不产生多于一个脉冲 |
电磁兼容 | 静电放点:Ⅲ级: 震荡波:Ⅲ级; 射频电磁场;Ⅲ级; 浪涌:Ⅳ级; 工频:V级; 脉冲群:Ⅳ级 | ||
外形尺寸 | 126mmx90mmx74mm(长×宽×高) | 主机重量 | 约1.2kg |
